Az optikai reflektorok javíthatják a LED-világítás hatékonyságát?

A LED-es világítás energiahatékonyságával, hosszú élettartamával és sokoldalúságával átalakította a modern világítást. A LED-rendszerek hatékonyságának maximalizálása azonban nemcsak maguknak a LED-eknek a minőségétől függ, hanem attól is, hogy a kibocsátott fényt hogyan irányítják és hasznosítják. Az egyik kulcsfontosságú összetevő, amely döntő szerepet játszik ebben a folyamatban, az optikai reflektor .

Az optikai reflektorok megértése

An optikai reflektor egy felület, amelyet a fény átirányítására terveztek. Ellentétben az egyszerű tükörrel, amely visszaverheti a fényt anélkül, hogy alakítaná azt, az optikai reflektorokat gondosan úgy tervezték, hogy szabályozzák a fény útját és terjedését. A LED rendszerekben a reflektorokat gyakran a fényforrás körül helyezik el, hogy a kibocsátott fotonokat a kívánt irányba tereljék, csökkentsék a veszteséget és javítsák a megvilágítás egyenletességét.

A fényvisszaverők különféle formákban és anyagokban kaphatók, többek között:

• Parabola reflektorok: Fókuszálja a fényt egy irányított sugárba.
• Elliptikus reflektorok: Egyenletesen terjessze a fényt a célterületre.
• Lapos vagy sík reflektorok: Fókuszálás nélkül irányítsa át a fényt.
• Fémes kontra dielektromos bevonatok: Befolyásolja a visszavert fény hatékonyságát és spektrumát.

Hogyan javítják az optikai reflektorok a LED-ek hatékonyságát

1. A fény hatékonyabb irányítása

A LED-ek széles szögben bocsátanak ki fényt, ami gyakran csak részben hasznos. Például egy mélysugárzóban az oldalra vagy hátrafelé kibocsátott fény nem világítja meg a kívánt területet. A reflektor használatával több fényt lehet előre irányítani, a használható lumen növelése az energiafogyasztás növelése nélkül. Ez különösen fontos az olyan alkalmazásoknál, mint az utcai lámpák, a spotlámpák és az autófényszórók.

2. Fényveszteség csökkentése

Reflektorok nélkül a LED-fény jelentős része kikerülhet a lámpatestből, vagy elnyelheti a környező alkatrészek. Az optikai reflektorok minimálisra csökkentik ezt a veszteséget szórt fény rögzítése és átirányítása , hatékonyan növelve a rendszer hatékonyságát. Tanulmányok kimutatták, hogy a jól megtervezett reflektorok integrálása 10–30%-kal növelheti a teljes fénykibocsátást a lámpatest kialakításától függően.

3. A fény egyenletességének fokozása

Az optikai reflektorok javítják a fényeloszlást is, megakadályozva a forró pontok kialakulását vagy az egyenetlen megvilágítást. Ez különösen értékes irodai világítás, kiskereskedelmi bemutatók és fotózás , ahol elengedhetetlen az egyenletes fényerő. A fénymintázat kialakításával a reflektorok biztosíthatják, hogy a célterület minden része megfelelő megvilágítást kapjon, szükségtelen tükröződés nélkül.

4. A hőkezelés támogatása

Egyes reflektorok, különösen a fémesek, szintén elősegíthetik a hőelvezetést. A LED-ek érzékenyek a hőmérsékletre, és a túlzott hőhatás csökkentheti a hatékonyságot és az élettartamot. Míg a reflektorok elsődleges célja az optikai, bizonyos kialakítások közvetetten hozzájárulnak ehhez hőkezelés , segít megőrizni a LED teljesítményét.

A LED-es világításban használt reflektorok típusai

A különböző LED-alkalmazásokhoz különböző típusú reflektorokra van szükség. A megfelelő típus kiválasztása jelentősen befolyásolhatja a hatékonyságot:

Parabolikus reflektorok

• Fókuszálja a fényt egy szűk, irányított sugárba.
• Gyakori elemlámpákban, reflektorokban és színpadi világításban.
• Biztosítson nagy fényerőt egy adott irányban.

Elliptikus vagy szabad formájú reflektorok

• Egyenletesen terjessze a fényt a célterületre.
• Alkalmas általános világításra és dekorációs alkalmazásokra.
• Minimalizálja a sötét foltokat vagy a tükröződést.

Diffúz reflektorok

• Szórt fény a lágyabb megvilágítás érdekében.
• Gyakran használják irodai vagy lakossági világításban, hogy egységes fényt hozzanak létre.
• Hasznos olyan alkalmazásokban, amelyek minimális árnyékot igényelnek.

Fém kontra dielektromos bevonatok

• Fém reflektorok: Általában alumíniumból vagy ezüstből készült, széles spektrumú visszaverődést és tartósságot kínál.

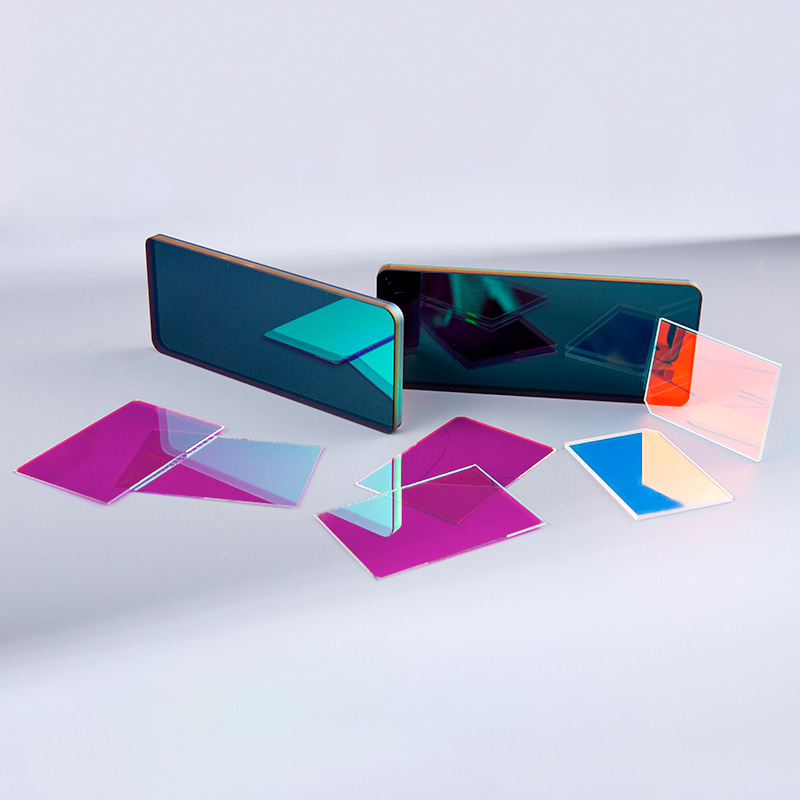

• Dielektromos reflektorok: Többrétegű bevonatok, amelyek magas visszaverőképességet érnek el bizonyos hullámhossz-tartományokban. Hasznos színérzékeny alkalmazásokban.

Gyakorlati szempontok a megvalósításhoz

Míg az optikai reflektorok javíthatják a LED-ek hatékonyságát, tervezésük és integrációjuk gondos tervezést igényel.

1. Reflektor alakja és geometriája

A reflektor alakja határozza meg a fény irányát. A nem megfelelően kialakított reflektorok előfordulhatnak tükröződést, forró pontokat vagy egyenetlen megvilágítást okozhat , csökkenti a hatékonyságnövekedést. A fejlett szimulációs eszközök modellezhetik a fényutakat a reflektor tervezésének optimalizálása érdekében.

2. Anyag kiválasztása

A reflektor anyaga befolyásolja a fényvisszaverő képességet és az élettartamot. Az alumínium nagy fényvisszaverő képessége, alacsony költsége és tartóssága miatt népszerű. A fényvisszaverő bevonattal ellátott műanyag reflektorok könnyebbek, de hő hatására gyorsabban lebomlanak. A dielektromos bevonatok magasabb visszaverőképességet érhetnek el adott hullámhosszon, de növelhetik a költségeket.

3. Felületkezelés

A sima, polírozott felület maximális tükröződést biztosít. A durva felületek szórják a fényt, csökkentve a hatékonyságot, de néha a kívánt diffúz hatást keltve. A felületnek meg kell egyeznie a tervezett alkalmazással.

4. LED-reflektor integráció

A LED-forrás és a reflektor közötti hatékony integráció kulcsfontosságú. A távolság, igazítás és szög a reflektor és a LED-chip viszonyítása határozza meg, hogy a fény milyen hatékonyan kerül átirányításra. A rossz összehangolás megcáfolhat minden hatékonyságnövekedést.

Valós alkalmazások

Utcai és kültéri világítás

A LED-es utcai lámpák gyakran tartalmaznak parabolikus vagy szabad formájú reflektorokat, hogy maximalizálják a fénylefedettséget, miközben csökkentik a fényszennyezést. A megfelelő reflektor kialakítás biztosítja, hogy az utak és járdák megfelelő megvilágítást kapjanak anélkül, hogy energiát pazarolnának a környező területekre.

Autóipari világítás

Az autók fényszórói reflektorokat használnak, hogy fókuszált sugarakat állítsanak elő, amelyek megvilágítják az utat. A modern LED-es fényszórók precíz reflektor-geometriára támaszkodnak, hogy magas fényhatékonyságot érjenek el, miközben elkerülik a tükröződést a többi vezető számára.

Kereskedelmi és lakóépületek

Az alsó lámpák, panellámpák és sínlámpák reflektorokat használnak a fényerő és az egyenletesség javítása érdekében. A reflektorok csökkentik az azonos világítási szint eléréséhez szükséges LED-ek számát, ami hozzájárul az energiamegtakarításhoz.

Speciális alkalmazások

A fotózásban, a stúdióvilágításban és a kertészeti világításban a reflektorok a kívánt hatások elérése érdekében alakítják a fényt. A reflektorok még a lézeres és optikai rendszerekben is javíthatják a fény hatékonyságát és irányíthatóságát.

Korlátozások és kihívások

Bár az optikai reflektorok rendkívül előnyösek, nem univerzális megoldás:

1. Költség vs. haszon: A jó minőségű reflektorok növelhetik a berendezés költségeit. Egyes kis fogyasztású alkalmazásokban előfordulhat, hogy a hatékonyságnövekedés nem indokolja a többletköltséget.
2. Tervezési komplexitás: A fényvisszaverők gondos tervezést igényelnek, hogy elkerüljék a tükröződést vagy a nem kívánt fényszóródást. A nem megfelelő tervezés inkább csökkentheti a hatékonyságot, mint javíthatja azt.
3. Karbantartás: A fényvisszaverők felhalmozódhatnak a porban, vagy idővel lebomlanak, csökkentve a hatékonyságukat. Rendszeres tisztításra lehet szükség, különösen kültéri vagy ipari környezetben.
4. Termikus korlátok: Egyes fényvisszaverő anyagok magas LED-hőmérséklet hatására lebomlanak, ami befolyásolja a hosszú távú teljesítményt.

Következtetés

Az optikai reflektorok jelentősen javíthatják a LED-világítás hatékonyságát a fény átirányításával, a veszteség minimalizálásával és az egyenletesség fokozásával. Megfelelően megtervezve és integrálva a reflektorok lehetővé teszik a világítási rendszerek számára, hogy nagyobb fényáramot érjenek el azonos energiafogyasztás mellett, javítva az energiahatékonyságot és a vizuális teljesítményt.

A reflektor hatékonysága attól függ anyag, forma, kivitel és integráció , és a legjobb választás az alkalmazástól függően változik. Bár a reflektorok nem gyógyír mindenre, praktikus és bevált eszköz a LED teljesítmény maximalizálására, különösen az utcai lámpákban, az autók fényszóróiban, a kereskedelmi világításban és a speciális optikai rendszerekben.

A reflexió elveinek megértésével és a megfelelő típusú reflektor kiválasztásával a világítástervezők és -mérnökök ezt megtehetik fényesebbé, egységesebbé és energiahatékonyabbá teszik a LED-rendszereket , végső soron jobb megvilágítást biztosítva, miközben csökkenti az áramfogyasztást.
